Если вы хоть раз видели масштабные строительные работы, вы наверняка замечали длинные стальные профили, плотно стоящие друг к другу по краям котлованов или свайных ограждений. Это и есть шпунт Ларсена - специальный профиль, своего рода «замок», который надежно защищает стройплощадки от воды, обвалов, грязи и обеспечивает безопасность строительных работ. Без правильного шпунта сейчас почти невозможно построить метро, мост, набережную, порт или заглубленный паркинг.

Сегодня на строительном рынке есть разные виды шпунтов, каждый из которых имеет свое назначение и технические нюансы. Среди них профили Л4, Л5 и Л5-УМ получили наибольшую популярность.

Но в чем между ними разница? Почему так важно подобрать «правильный» шпунт для своего объекта? Давайте разберемся шаг за шагом — простыми словами и на живых примерах из реального строительства.

Как появился шпунт Ларсена и зачем он нужен сегодня?

Немного истории — ведь понять современный профиль невозможно без оглядки на прошлое. Изобретателем шпунта стал немецкий инженер Ларсен более века назад. Сначала он хотел решить две задачи: упростить сооружение временных ограждений при земляных работах и сделать защиту рвов водонепроницаемой. Уникальный замковый (стыкованный) профиль позволял быстро собирать и разбирать ограждающие стены, а главное — не давал воде проникать сквозь сочленения элементов.

Сегодня шпунт Ларсена применяется гораздо шире: его используют не только в строительстве котлованов для метро или подземных парковок, но и для укрепления берегов рек и морских портов, аварийного перекрытия дамб, устройстве временных мостов и даже укрепления фундаментов исторических зданий, чтобы те не покосились от новых подземных работ.

Виды шпунта Ларсена Л5, Л5-УМ и Л4: типы, размеры, ГОСТ и стандарты

Перед тем как перейти к деталям, разберем, какие вообще типы шпунтов бывают, по каким стандартам они изготавливаются, и чем отличаются между собой. В России и странах СНГ на сегодняшний день наиболее распространены шпунты из серии Л — отечественная разработка, ориентированная на массовые задачи. К популярным относятся типы Л4, Л5 и его усовершенствованная версия Л5-УМ.

• Шпунт Ларсена Л4 — базовая, легкая версия стального шпунта с невысокой несущей способностью и относительно тонким профилем.
• Шпунт Ларсена Л5 — усиленный профиль, рассчитанный на эксплуатацию при более высоких нагрузках и позволяющий создавать устойчивые стены на сложных грунтах.
• Шпунт Ларсена Л5-УМ — модернизированная модификация Л5 с рядом технических усовершенствований для повышения долговечности и надежности конструкции.

Каждый тип шпунта — это компромисс между стоимостью, несущей способностью и технологичностью монтажа.

Таблица1. Сферы применения шпунта Ларсена по маркировке

Марка шпунта	Основные задачи
Ларсен Л4	Лёгкие котлованы, берегоукрепление, временные конструкции
Ларсен Л5	Фундаменты, траншеи, мостовые опоры, берега
Ларсен Л5-УМ	Мосты, гидротехобъекты, агрессивные среды, частое переиспользование

Давайте подробно разберем, какие отличия определяют выбор в каждом случае, и где какой профиль действительно «выстреливает».

Техническое сравнение шпунта Ларсена Л5-УМ, Л5 и Л4: вес, прочность, момент инерции, сопротивления, масса на метр

Казалось бы, ну что может быть сложного в профиле? Однако, именно небольшие детали — толщина, размер, геометрия замков — определяют, на что способна каждая модель шпунта.

Ниже — техническая таблица с основными параметрами профилей, чтобы чуть глубже окунуться в реальные цифры:

Таблица 2. Технические характеристики шпунтов Ларсена Л4, Л5, Л5-УМ

Параметр	Л4	Л5	Л5-УМ
Высота профиля, мм	230	365	365
Ширина профиля, мм	400	400	400
Толщина стенки, мм	8-10	13-14	13-14
Масса 1 метра, кг	40-48	69-76	69-76
Момент инерции, см4	3600	9000	9000
Момент сопротивления, см3	300	490	520
Длина, м (стандартная)	8-12	6-18	6-18
Материал	Сталь конструкционная	Сталь повышенной прочности	Сталь повышенной прочности, улучшенный замок
Герметичность замка	Средняя	Высокая	Максимальная

Уже из таблицы видно: повышенная прочность и масса Л5 и Л5-УМ позволяют использовать их при значительно больших нагрузках, чем Л4. При этом Л5-УМ имеет еще и улучшенную герметизацию шва, что очень важно на водонасыщенных участках, а также в местах, где недопустимы «подтеки» воды в котлован.

Преимущества и недостатки строительства

Ларсена Л4: Легкость и доступность

Шпунт Л4 — это своего рода «рабочая лошадка». Он дешевле остальных, проще как по изготовлению, так и по монтажу. Его массово применяют на стройках средней сложности, где нет огромных нагрузок, а глубина заложения стен небольшая — обычно до 6-8 метров. Для котлованов под небольшие здания, временных ограждений, укрепления выемок под коммуникации — профиль Л4 подходит просто идеально.

Однако, за счет сравнительно небольшой толщины стенки и меньшего момента сопротивления он гораздо хуже держит давление грунтов и воды. Поэтому на серьезных промышленных объектах, а также в местах с «тяжелыми» почвами и обильной влагой выбор обычно падает на более крепкие профили.

Л5: баланс прочности и универсальности

Л5 — это уже куда более «серьезный» стальной шпунт. Его зачастую выбирают при сложных грунтах, значительном уровне грунтовых вод, активно используется при строительстве метро, многоуровневых паркингов и басейнов, а также при работах на набережных и портах. Усиленный профиль, большее сечение, улучшенная форма замков — все это позволяет выдерживать намного большие нагрузки и собирать устойчивые стены даже при большой глубине котлована (до 14-16 метров).

Л5 — золотая середина по сочетанию цена-качество. Его можно применять и для временных, и для постоянных ограждений, а сложность монтажа по сравнению с Л4 увеличивается совсем ненамного.

Ларсена Л5-УМ: Профиль для особых условий

Л5-УМ появился относительно недавно, как ответ на запросы строителей по герметизации и повышению ресурсности шпунтовых стен. Он отличается от Л5 более совершенствованной конструкцией замка с двумя дополнительными ребрами, увеличенной толщиной металла на соединениях и, как следствие, максимальной стойкостью к протечкам и гидравлическим ударам.

Л5-УМ шпунт стоит дороже обычных, чуть тяжелее в монтаже, но его выбирают там, где невозможна даже малейшая утечка воды: в гидротехническом строительстве, на особо ответственных участках метро, при сооружении плотин, каналов и в зонах, где идут работы ниже уровня реки или моря.

На сегодняшний день появились интересные аналоги, например у shpunt-spg.ru, которые изготавливаются из стали более высокого качества (чем с255 и с355) с повышенным пределом текучести и меньшей мателлоемкостью, и как следствие, позволяют снижать затраты на шпунтовые стенки до 15%.

Монтаж и эксплуатация: В чем отличия при установке?

Процедура погружения шпунта Ларсена обычно одинакова для всех типов — однако есть нюансы, касающиеся длины, толщины и сложности профиля. Все шпунты устанавливаются вертикально, встык, так чтобы их замковые соединения обеспечивали максимальную герметичность и упругость конструкции.

• Для Л4 зачастую можно применять обычные ударно-вибрационные установки, что ускоряет процесс и снижает затраты.
• Л5, за счет большего веса и нагрузки, иногда требует мощной техники: дизель-молотов или вибропогр ужающих устройств (особенно при длине профиля выше 10 метров).
• Л5-УМ монтируется аналогично Л5, но повышенное внимание уделяется заделке стыков и контролю их герметичности — на некоторых стройках дополнительно применяют специальную гидроизоляцию замков.

Повторное использование — еще один ключевой момент. Л4 и Л5 легко извлекаются для повторного применения благодаря не очень «крепким» замкам, а вот Л5-УМ при неаккуратном демонтаже может получить повреждения как самой конструкции, так и замковых соединений.

Когда Л4 — лучший выбор?

Иногда кажется, что чем «круче» профиль, тем лучше — но не всегда нужна сверхпрочность! Если котлован неглубокий, временная траншея под трубопровод или фундамент не имеют контакта с грунтовыми водами — почему бы не сэкономить?

Основные ситуации, когда Л4 — «ваш» выбор:

• Временные стройплощадки и траншеи.
• Мелкие котлованы для частного строительства или невысоких зданий.
• Ограждение складов, площадок и временной инфраструктуры.
• Поддержка откосов на мягких несыпучих грунтах.

Благодаря низкой цене, доступности и простоте применения Л4 массово используется в мало- и среднеэтажной застройке, на прокладке коммуникаций, модернизации городских сетей.

Л5: профиль для больших задач

А если речь о более серьезных инфраструктурных проектах — метро, глубоких многоуровневых парковках, промышленных котлованах и портах — тут нужен стальной «щит» помощнее. Л5 — универсальный выбор для большинства задач, где глубина ограждения превышает 8-10 метров, а нагрузка на стену велика.

Где особенно востребован Л5:

• Строительство станций метро, транспортных тоннелей.
• Промышленные котлованы на сложных и водонасыщенных грунтах.
• Монолитные подземные паркинги или бассейны.
• Укрепление береговой линии, устройство причалов и пирсов.

Его часто используют и для постоянных ограждений, ведь высокая прочность и долговечность делают такие стены почти «вечными» при правильной эксплуатации.

Установка шпунта Л5-УМ: технологии для сложных условий и высоких нагрузок

Л5-УМ стоит на особом месте — его ценят, когда параметры надежности и герметичности играют критическую роль. Именно этот профиль часто выбирается при работах ниже уровня грунтовых вод, рядом с реками, озерами, морями, либо на особо ответственных участках мегаполисов.

Почему выбирают Л5-УМ?

• Максимальная герметичность. В профиле Л5-УМ замковый стык спроектирован так, чтобы свести к нулю протечки воды даже под давлением.
• Повышенная антикоррозийная стойкость — за счет качественной стали и наличия гидроизоляционных вставок.
• Устойчивость к деформациям — важна для объектов, где возможны осадки или движение грунта.

Л5-УМ — ведет себя как бронещит: его используют и при защиты старинных зданий при строительстве новых подземных частей, и в дамбах, и в мощнейших гидротехнических сооружениях.

Стоимость шпунта Ларсена: цены на Л4, Л5, Л5-УМ за тонну и расчет бюджета стройки

Рынок не прощает ошибок — перезапустить проект из-за неверного выбора шпунта означает потерять миллионы. Оценка стоимости — ключевая часть планирования. Сколько стоит метр шпунта Л4, Л5 или Л5-УМ? Вот примерная картина (на 2024 год по рынку РФ):

Таблица 3. Сравнительная цена различных профилей (без учета доставки и монтажа)

Вид шпунта	Средняя цена за метр, руб.	Расход (кг на 1 пог. м)
Л4	18 000 – 21 000	40-48
Л5	20 000 – 23 000	69-76
Л5-УМ	22 000 – 25 000	69-76 + гидроизоляция

Казалось бы, разница немалая — но не стоит забывать: при неправильном выборе и экономии не по делу возможны перерасходы из-за аварий, протечек, обрушений котлована и внеплановых работ.

Стоит также учитывать: чем мощнее профиль, тем дороже его транспортировка и монтаж. То есть иногда возьмешь Л5 «про запас», а бюджет уйдет в минус за счет доставки и нужды в арендовать сверхмощную технику на площадке.

Советы эксперта: ошибки при выборе шпунта Ларсена и как их избежать

• Желание сэкономить на прочности. Вроде бы копеечная разница, но если «пожадничать» на толщине профиля для глубокого котлована — могут случиться аварии или трещины в стенах. Всегда смотрим на реальные нагрузки!
• Неучтенные грунтовые воды. Иногда уровень воды резко меняется во время строительства из-за дождей или смены сезона. Если не было заложено водонепроницаемости — получите затопленный котлован и порчу техники.
• Неправильный монтаж замков. Даже самый дорогой шпунт «потечет», если бригада не умеет собирать замки. Лучше выбирать те профили, монтаж которых проще, или привлекать опытных подрядчиков.
• Ожидания многократного использования без учета износа. Л4 хорошо переносит 2-3 цикла монтажа/демонтажа, но при большем количестве — замки могут разболтаться, а стена станет негерметичной.

Совет прост: прежде чем заказать партию шпунта, тщательно изучайте проект, обязательно консультируйтесь с геологом и технологом, и вносите запас прочности и надежности!

Рекомендации по выбору шпунта по типу грунта : песок, глина, каменистый, водонасыщенный слой

Тип почвы и уровень воды — это отправные точки. Вот как поступать практично:

• На супесях, глинах — обычно хватает Л4 или Л5.
• Пески и водонасыщенные грунты требуют Л5 либо Л5-УМ.
• На рыхлых или тинистых основаниях всегда лучше выбрать мощный Л5-УМ и дополнительно использовать гидропломбу или упрочняющую мелкую заливку в замки.
• При близком расположении к воде (река, озеро, болото) — практически всегда выбирают Л5-УМ.

Учитывайте также климат: при резких заморозках в межсезонье (осень/весна) замковые соединения могут испытывать дополнительные нагрузки, особенно при пучинистых или замерзающих почвах.

Нестандартное применение шпунта Л5-УМ, Л5, Л4: берегоукрепление, мостовые опоры, временные ограждения

Профили Ларсена давно вышли за рамки только лишь ограждений котлована. Сегодня их встречают в самых неожиданных проектах:

• В строительстве набережных и причальных стенок — часто применяется Л5-УМ, который формирует надежную стену, защищающую берег от размыва.
• Для усиления дамб, водосбросов и шлюзов — особенно важна герметичность Л5-УМ.
• В аварийных ситуациях — для быстрого возведения барьеров при подтоплениях и подтяжке берега после ЧС (здесь работают все профили, но чем серьезнее вода — тем мощнее нужен шпунт).
• В качестве защитных стен при реконструкции и усилении старинных фундаментов (например, при сейсмоусилении).
• В малоэтажном строительстве — как временная опора для земляных работ, ограждение территорий и даже создание защитных шумовых экранов вдоль дорог.

Так что шпунт Ларсена — это не только про метро и плотины. Его возможности в строительстве практически безграничны.

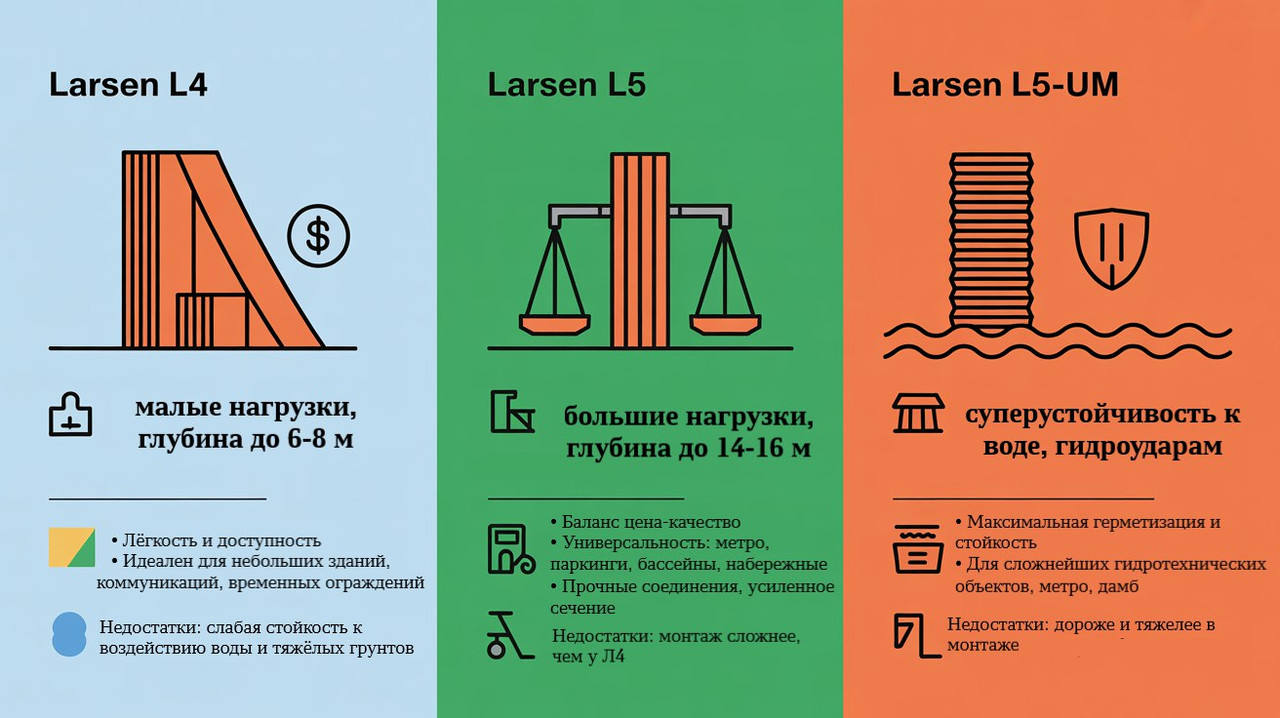

Сравнительный анализ Л4, Л5, Л5-УМ: плюсы и минусы для строительства

Таблица 4. Анализ преимуществ и недостатков Л4, Л5 и Л5-УМ

Профиль	Плюсы	Минусы
Л4	· Дешевле других. · Прост в монтаже и демонтаже. · Легко переиспользуется.	· Низкая несущая способность. · Средняя герметичность замков. · Не подходит для глубоких или влажных котлованов.
Л5	· Баланс цена/прочность. · Применим почти для любого котлована. · Надежные замки.	· Выше стоимость доставки и монтажа. · Требует более мощной техники.
Л5-УМ	· Высочайшая герметичность. · Стойкость к коррозии и износу. · Максимальная долговечность.	· Самый дорогой профиль. · Монтаж чуть сложнее. · Может быть избыточен для «простых» объектов.

Пошаговая инструкция для строителей, инженеров и снабженцев: как выбрать и купить шпунт Ларсена для проекта

Подытожим: чтобы не ошибиться с выбором разновидности шпунта, действуйте по простой схеме:

1. Оцените нагрузку (расчеты по геологии и глубине котлована).
2. Учтите уровень и динамику грунтовых вод.
3. Проверьте требования по долговечности (временное или постоянное ограждение).
4. Определите необходимость герметизация (есть ли риск затопления).
5. Сравните цену связки «профиль – доставка– монтаж».
6. Не забывайте о возможности повторного использования профиля!

И помните — правильный выбор шпунта позволит пройти стройку быстрее, безопаснее и дешевле не только сегодня, но и при дальнейшей эксплуатации или повторном использовании этих уникальных профилей.

Заключение

Выбор шпунта Ларсена — это всегда баланс между требованиями проекта, возможностями площадки, бюджетом и наличием профилей в регионе. Ваш выбор должен основываться на данных геологии, расчетах нагрузки и реальных условиях на объекте.

Если хотите получить персональную консультацию — обращайтесь к опытным поставщикам, требуйте всю документацию и не экономьте на экспертизе: шпунт не прощает ошибок!
